单元型数控压力机
专门设计用于精密压装连接、成型及测量任务,具有力-位移监控功能的应用场合,是传统的液压、气液和气动等执行机构的升级换代产品,具有高刚性、高强度、方便安装、节能、环保、集成化设计、低维护运行等优点以及柔性化、精确定位、高重复性和精确的压装力设定等突出特点,是自动压装设备集成应用设计师的优先选择。SYU可同时适用于法兰安装和底座安装,具有高刚性、高稳定性;SYUF用于法兰安装,结构紧凑,且有些规格可选择不同的行程,利于节省空间;SYUD用于法兰安装,具有高刚性、紧凑型。
SYU单元型数控压力机共有SYU、SYUF、SYUD三个系列,每个系列都包含11种规格,输出力范围 0.5-150kN ,(除SYUD不包含0.5KN和2KN)
型号说明
S Y U F 3 - 2 0 / 30 G P C R - T

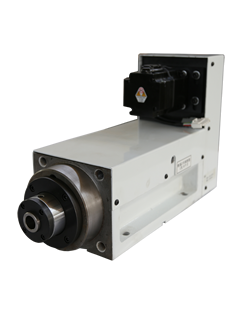

- SYU 表示标准单元型数控压力机。

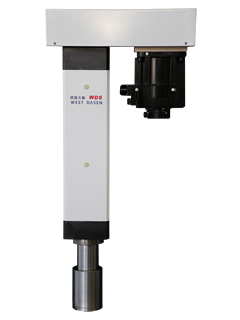

- SYUF 表示方筒形数控压力机。

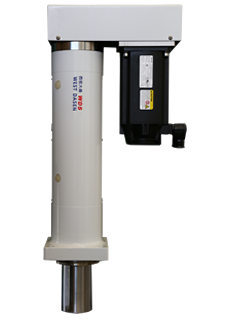

- SYUD 表示圆筒形数控压力机。
- 3 表示设计延续的代数。
- 20 表示额定压力20KN。
- 30 表示额定行程300mm,不填表示标准行程。
- G 表示带光栅。
- P 表示带10寸平板电脑及安装柜。
- C 表示带外部测量及补偿功能。
- R 表示使用力士乐系统,不填表示安川系统。
- T 表示在标准的基础上需要特殊处理。
例如:
SYU3-20/25RT 表示第三代单元型数控压力机,额定压力20KN,额定行程250mm,力士乐系统,需要特殊处理。
SYU-30 表示额定压力30KN标准单元型压力机,安川系统。
SYUF-30R 表示第一代额定压力30KN方筒形压力机,配力士乐系统。
SYU(F/D)系列数控压力机规格表(安川系统)
型号 | SYU-05 | SYU-2 | SYU-5 | SYU-10 | SYU-20 | SYU-30 | SYU-50 | SYU-75 | SYU-100 | SYU-150 | |
---|---|---|---|---|---|---|---|---|---|---|---|
额定压力(KN) | 0.5 | 2 | 5 | 10 | 20 | 30 | 50 | 75 | 100 | 150 | |
力增量(N) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
最小感应值(N) | 5 | 20 | 50 | 100 | 200 | 300 | 500 | 750 | 1000 | 1500 | |
力传感器型式 | 应变式 | ||||||||||
系统力精度* | ±1%Fs | ||||||||||
力传感器精度* | ±0.5% | ||||||||||
总行程(mm)** | 100 (200) | 100 (200) | 100 (200) | 150 (200) | 200 | 250 | 250 | 250 | 250 | 250 | |
最大快进速度(mm/s)* | 166 | 166 | 142 | 142 | 128 | 166 | 166 | 125 | 142 | 96 | |
压装速度(mm/s) | 0 - 35 | ||||||||||
设定增量(mm/s) | 0.1 | ||||||||||
位移增量(mm) | 0.001 | ||||||||||
重复定位精度(mm) | ±0.01 | ||||||||||
保压时间(s) | 最大值 | 99.9 | |||||||||
允许范围 | 0-99.9 | ||||||||||
设定增量 | 0.1 | ||||||||||
主要功能 | 控制 | 1.恒定速度下设定停止位置 | |||||||||
2.恒定速度下设定停止负荷 | |||||||||||
3.恒定负荷下设定施压时间 | |||||||||||
4.恒定负荷下设定停止位置 | |||||||||||
品质管理 | 1.可实时显示压装过程的力-位移曲线 | ||||||||||
2.可同时设置4个监控窗口监控压装过程 | |||||||||||
3.设定位移停止时,可设置最大力监控压装过程的力 | |||||||||||
4.设定负荷停止时,可设置位置范围监控压装的最终位置 | |||||||||||
设备功率(KW) | |||||||||||
单元压力机重量(kg) | 约35 | 约35 | 约53 | 约65 | 约100 | 约200 | 约200 | 约230 | 约230 | 约260 |
- 规格特性随产品升级而变动,恕不提前通知;
- 可订做更大压装力和行程的单元型数控压力机;
- *压装力精度是额定压力的±1%;需要更大的快进速度可订做。
- ** ( )内行程为SYUD-05、SYUD-2、SYUD-5、SYUD-10的标准行程。
SYU(F/D)-R系列数控压力机规格力士乐系统)
型号 | SYU-05R | SYU-2R | SYU-5R | SYU-10R | SYU-20R | SYU-30R | SYU-50R | SYU-75R | SYU-100R | SYU-150R | |
---|---|---|---|---|---|---|---|---|---|---|---|
额定压力(KN) | 0.5 | 2 | 5 | 10 | 20 | 30 | 50 | 75 | 100 | 150 | |
力增量(N) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
最小感应值(N) | 5 | 20 | 50 | 100 | 200 | 300 | 500 | 750 | 1000 | 1500 | |
力传感器型式 | 应变式 | ||||||||||
系统力精度* | ±1%Fs | ||||||||||
力传感器精度* | ±0.5% | ||||||||||
总行程(mm)** | 100 (200) | 100 (200) | 100 (200) | 150 (200) | 200 | 250 | 250 | 250 | 250 | 250 | |
最大快进速度(mm/s)* | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 166 | 200 | |
压装速度(mm/s) | 0 - 35 | ||||||||||
设定增量(mm/s) | 0.1 | ||||||||||
位移增量(mm) | 0.001 | ||||||||||
重复定位精度(mm) | ±0.01 | ||||||||||
保压时间(s) | 最大值 | 99.9 | |||||||||
允许范围 | 0-99.9 | ||||||||||
设定增量 | 0.1 | ||||||||||
主要功能 | 控制 | 1.恒定速度下设定停止位置 | |||||||||
2.恒定速度下设定停止负荷 | |||||||||||
3.恒定负荷下设定施压时间 | |||||||||||
4.恒定负荷下设定停止位置 | |||||||||||
品质管理 | 1.可实时显示压装过程的力-位移曲线并存储整个过程中的数据,可查询、打印、导出、分析历史数据 | ||||||||||
2.可同时设置6个监控窗口监控压装过程或设置包络线监控 | |||||||||||
3.设定位移停止时,可设置最大力监控压装过程的力 | |||||||||||
4.设定负荷停止时,可设置位置范围监控压装的最终位置 | |||||||||||
设备功率(KW) | |||||||||||
单元压力机重量(kg) | 约35 | 约35 | 约53 | 约65 | 约100 | 约200 | 约200 | 约230 | 约230 | 约260 |
- 规格特性随产品升级而变动,恕不提前通知;
- 可订做更大压装力和行程的单元型数控压力机;
- *压装力精度是额定压力的±1%;需要更大的快进速度可订做。
- ** ( )内行程为SYUD-05、SYUD-2、SYUD-5、SYUD-10的标准行程。
安川系列标准压机程序
实时数据采集,包括窗口、位置和压力等多种测量方式。支持条码输入和打印。Access数据库,支持CSV格式数据导出,曲线图片抓取。 提供多种数据分析手段。支持TCP服务,发布压装参数和压装结果。
力士乐系列标准压机程序
实时数据采集,可通过编制指令序列灵活设定各种压装工艺。支持包络线等多种测量方式。
