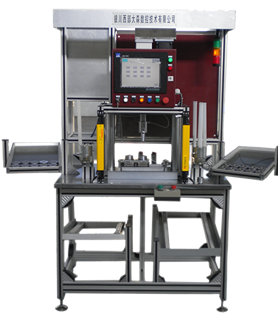

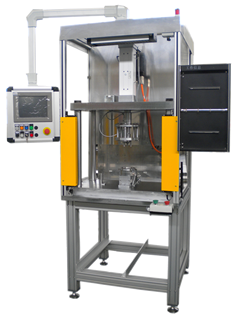

标准型数控压力机
SY标准数控压力机是我公司依据大量压装的工艺数据开发设计的,可直接接入电源、安装工装、编程后进行压装工作,所有的技术参数和特点和单元型的完全相同。若需要安全光栅保护和压装数据存储等附加功能需注明,我公司按照客户需求的不同设计开发了三种类型的标准数控压力机,即标准型SY系列(只可选安川系统)、两柱型数控压力机LSY系列以及四柱型数控压力机SSY系列。
SY标准型数控压力机适用于电机、微电机压装,汽车发动机、减速器、转向节、轮毂、控制臂、连杆、副车架、后桥、水泵等压装,也可用于试验室的测试压装。
SY标准型数控压力机型号编制规则
LSYF - 20/30 GPCR - T
- LSYF 表示两柱方筒形数控压力机。
- SSYF 表示四柱方筒形数控压力机。
- LSY 表示两柱头体型数控压力机。
- SSY 表示四柱头体型数控压力机。
- LSYD 表示两柱圆筒形数控压力机。
- SSYD 表示四柱圆筒形数控压力机。
- 20 表示额定压力20KN。
- 30 表示额定行程300mm,不填表示标准行程。
- R 表示使用力士乐系统,不填表示安川系统。
- G 表示带光栅。
- P 表示带10寸平板电脑及安装柜。
- C 表示带外部测量及补偿功能。
- T 表示在标准的基础上需要特殊处理。
例如:
LSYF-20/25RT 表示两柱方筒形数控压力机,额定压力20KN,额定行程250mm,力士乐系统,需要特殊处理。
LSY-20 表示两柱标准型数控压力机,额定压力20KN,标准行程,安川系统。
SSYD-20/25 表示四柱圆筒形数控压力机,额定压力20KN,额定行程250mm,安川系统。
SSY-20 表示两柱标准型数控压力机,额定压力20KN,标准行程。
SY系列数控压力机规格表(安川系统)
型号 | SY-05 | SY-2 | SY-5 | SY-10 | SY-20 | SY-30 | SY-50 | SY-75 | SY-100 | SY-150 | |
---|---|---|---|---|---|---|---|---|---|---|---|
额定压力(KN) | 0.5 | 2 | 5 | 10 | 20 | 30 | 50 | 75 | 100 | 150 | |
力增量(N) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
最小感应值(N) | 5 | 20 | 50 | 100 | 200 | 300 | 500 | 750 | 1000 | 1500 | |
力传感器型式 | 应变式 | ||||||||||
系统力精度* | ±1%Fs | ||||||||||
力传感器精度* | ±0.5% | ||||||||||
总行程(mm)** | 100 (200) | 100 (200) | 100 (200) | 150 (200) | 200 | 250 | 250 | 250 | 250 | 250 | |
最大快进速度(mm/s)* | 166 | 166 | 142 | 142 | 128 | 166 | 166 | 125 | 142 | 96 | |
压装速度(mm/s) | 0 - 35 | ||||||||||
设定增量(mm/s) | 0.1 | ||||||||||
位移增量(mm) | 0.001 | ||||||||||
重复定位精度(mm) | ±0.01 | ||||||||||
保压时间(s) | 最大值 | 99.9 | |||||||||
允许范围 | 0-99.9 | ||||||||||
设定增量 | 0.1 | ||||||||||
主要功能 | 控制 | 1.恒定速度下设定停止位置 | |||||||||
2.恒定速度下设定停止负荷 | |||||||||||
3.恒定负荷下设定施压时间 | |||||||||||
4.恒定负荷下设定停止位置 | |||||||||||
品质管理 | 1.可实时显示压装过程的力-位移曲线 | ||||||||||
2.可同时设置4个监控窗口监控压装过程 | |||||||||||
3.设定位移停止时,可设置最大力监控压装过程的力 | |||||||||||
4.设定负荷停止时,可设置位置范围监控压装的最终位置 | |||||||||||
设备功率(KW) | |||||||||||
单元压力机重量(kg) | 约35 | 约35 | 约53 | 约65 | 约100 | 约200 | 约200 | 约230 | 约230 | 约260 |
- 规格特性随产品升级而变动,恕不提前通知;
- 可订做更大压装力和行程的单元型数控压力机;
- *压装力精度是额定压力的±1%;需要更大的快进速度可订做。
- ** ( )内行程为SYUD-05、SYUD-2、SYUD-5、SYUD-10的标准行程。
SY-R系列数控压力机规格力士乐系统)
型号 | SY-05R | SY-2R | SY-5R | SY-10R | SY-20R | SY-30R | SY-50R | SY-75R | SY-100R | SY-150R | |
---|---|---|---|---|---|---|---|---|---|---|---|
额定压力(KN) | 0.5 | 2 | 5 | 10 | 20 | 30 | 50 | 75 | 100 | 150 | |
力增量(N) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
最小感应值(N) | 5 | 20 | 50 | 100 | 200 | 300 | 500 | 750 | 1000 | 1500 | |
力传感器型式 | 应变式 | ||||||||||
系统力精度* | ±1%Fs | ||||||||||
力传感器精度* | ±0.5% | ||||||||||
总行程(mm)** | 100 (200) | 100 (200) | 100 (200) | 150 (200) | 200 | 250 | 250 | 250 | 250 | 250 | |
最大快进速度(mm/s)* | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 166 | 200 | |
压装速度(mm/s) | 0 - 35 | ||||||||||
设定增量(mm/s) | 0.1 | ||||||||||
位移增量(mm) | 0.001 | ||||||||||
重复定位精度(mm) | ±0.01 | ||||||||||
保压时间(s) | 最大值 | 99.9 | |||||||||
允许范围 | 0-99.9 | ||||||||||
设定增量 | 0.1 | ||||||||||
主要功能 | 控制 | 1.恒定速度下设定停止位置 | |||||||||
2.恒定速度下设定停止负荷 | |||||||||||
3.恒定负荷下设定施压时间 | |||||||||||
4.恒定负荷下设定停止位置 | |||||||||||
品质管理 | 1.可实时显示压装过程的力-位移曲线并存储整个过程中的数据,可查询、打印、导出、分析历史数据 | ||||||||||
2.可同时设置6个监控窗口监控压装过程或设置包络线监控 | |||||||||||
3.设定位移停止时,可设置最大力监控压装过程的力 | |||||||||||
4.设定负荷停止时,可设置位置范围监控压装的最终位置 | |||||||||||
设备功率(KW) | |||||||||||
单元压力机重量(kg) | 约35 | 约35 | 约53 | 约65 | 约100 | 约200 | 约200 | 约230 | 约230 | 约260 |
- 规格特性随产品升级而变动,恕不提前通知;
- 可订做更大压装力和行程的单元型数控压力机;
- *压装力精度是额定压力的±1%;需要更大的快进速度可订做。
- ** ( )内行程为SYUD-05、SYUD-2、SYUD-5、SYUD-10的标准行程。

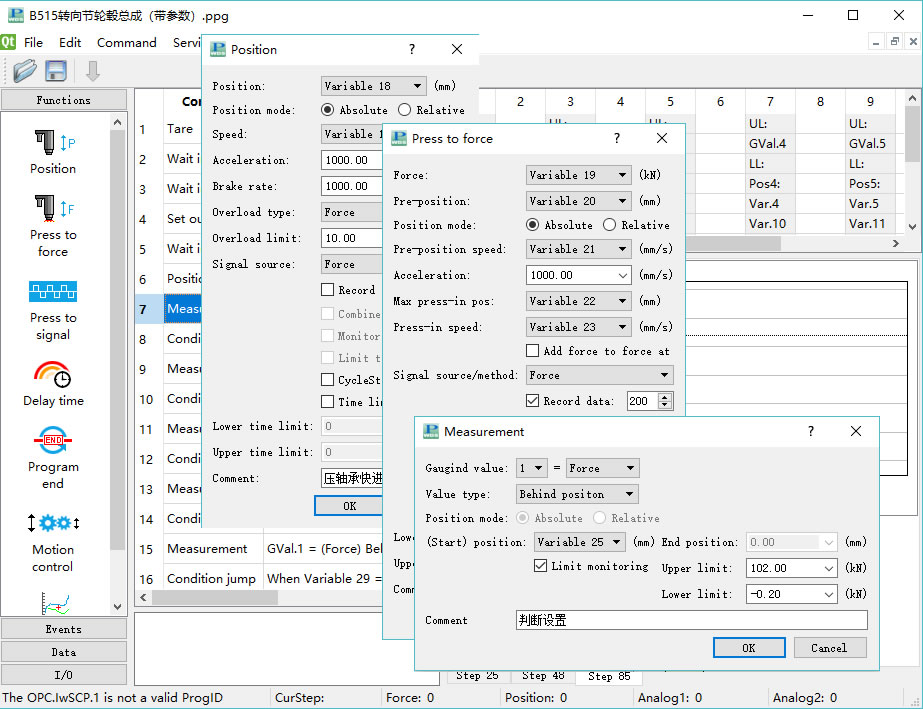

利士乐系列标准压机程序
实时数据采集,包括窗口、位置和压力等多种测量方式。支持条码输入和打印。Access数据库,支持CSV格式数据导出,曲线图片抓取。 提供多种数据分析手段。支持TCP服务,发布压装参数和压装结果。
